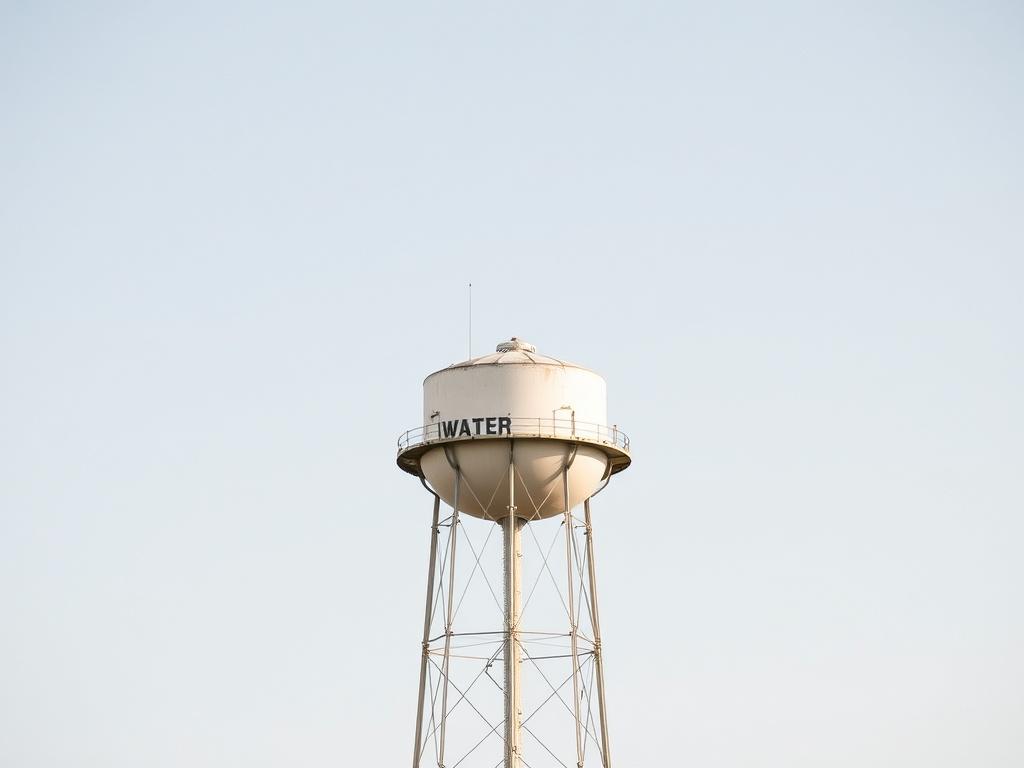

Водонапорная башня: почему железный или каменный сундук воды важнее, чем кажется

Водонапорная башня — кажется простой вещью: высокий бак с водой на вершине. Но если копнуть глубже, обнаружится целый мир инженерии, истории и неожиданных применений. Эти конструкции решают сразу несколько задач: дают давление в сети, аккумулируют воду на пиковые нагрузки и служат резервом на случай перебоев. В статье разберём, как они устроены, почему важны, какие бывают и как за ними ухаживать.

Краткий экскурс: что такое водонапорная башня и зачем она нужна

Оцените свой уровень в животноводстве?

• Новичок
• Знаю азы, но хочу знать больше
• Гуру животноводства

Просмотреть результаты

 Загрузка ...

Суть проста. Башня поднимает воду выше уровня потребителей, накапливает её в баке, а сила тяжести создаёт давление в распределительной сети. Благодаря этому не нужны постоянные энергоёмкие насосы для поддержания давления при каждом открытии крана.

Другой важный момент — аварийный резерв. При отключении электропитания или при аварии на очистных сооружениях башня обеспечивает несколько часов или даже дней водоснабжения, в зависимости от объёма бака и расхода потребителей.

Наконец, водонапорная башня помогает сглаживать пик потребления. Ночью вода накачивается в бак, днём расходуется. Это снижает нагрузку на насосные станции и экономит энергию, особенно в системах с высокими тарифами на пиковую нагрузку.

Немного истории: как появились и эволюционировали башни

Первые водонапорные сооружения появились там, где нужно было доставлять воду на высоту с минимальными энергозатратами. В Европе и Северной Америке каменные и кирпичные башни возводили уже в XIX веке. Эти сооружения одновременно были и утилитарными, и архитектурными доминантами городов.

С распространением железа и стали конструкция сильно упростилась. Металлические баки стали легче и дешевле, а затем появились бетонные и стальные опоры, а также сферические баки, которые позволили экономить материал и выдерживать давление более равномерно.

Сегодня многие старинные башни сохранились как памятники. Некоторые переоборудовали под кофейни, музейные пространства или смотровые площадки. Но даже современные «скромные» цистерны продолжают играть ключевую роль в системах водоснабжения.

Типы водонапорных башен и их конструктивные решения

Разнообразие форм объясняется практическими требованиями: объём бака, нужное давление у потребителей, климатические условия и бюджет. Основные типы можно свести в понятную классификацию.

• Столбовые (с опорой из колонн). Часто используются в малых населённых пунктах, простой доступ к технике, но уязвимы к ветровой нагрузке.
• Сферические и эллиптические баки на опоре. Хорошо выдерживают внутреннее давление, экономичны по материалу.
• Стальные цистерны на бетонной или стальной опоре. Универсальное решение для промышленных и городских систем.
• Кирпичные и каменные башни с внутренним баком. Чаще исторические объекты, но их архитектура может быть уникальной.
• Промышленные резервуары-колонны (standpipe). Это не всегда высокая башня, но вертикальная труба иногда выполняет ту же функцию регулирования уровня и давления.

Каждое решение имеет плюсы и минусы: стоимость строительства, сложность обслуживания, устойчивость к коррозии и эстетические качества. Выбор делается с учётом конкретных задач.

Таблица: сравнительная характеристика основных типов

Как работает водонапорная башня с технической точки зрения

Главный принцип прост: чем выше уровень воды в баке, тем больше гидростатическое давление у основания. Давление в системе выражается формулой p = ρgh, где ρ — плотность воды, g — ускорение свободного падения, h — высота столба воды.

Практический вывод из формулы — каждые 10 метров высоты добавляют примерно один бар давления. Если вам нужно 3 бара в районе потребления, то бак должен находиться примерно на высоте 30 метров от уровня улицы. Это правило помогает быстро оценить требуемую высоту башни для заданного давления.

Ещё один момент — объём бака. Он зависит от суточного и пикового потребления. Для небольшого поселка достаточно нескольких сотен кубометров, а для города требуются тысячи кубометров. Объём определяет, сколько времени система может работать автономно без подкачки.

Компоненты системы

• Бак с уровнем и патрубками подача/обратка.
• Насосная станция для подкачки воды в бак.
• Контрольные приборы: датчики уровня, манометры, автоматические клапаны.
• Система перелива и аварийных сбросов.
• Средства доступа: лестницы, платформа для обслуживания, страховочные системы.

Проектирование: как рассчитывают высоту и объём

Проектирование башни начинается с анализа потребления: среднесуточного, пикового и пожарного. Часто к объёму добавляют резерв для пожарных целей — нормативы требуют определённого минимального запаса.

Высота рассчитывается на основе требуемого давления у наиболее удалённого потребителя плюс потери в трубопроводах. В этих потерях учитывают трение, локальные сопротивления и перепады. Для упрощённых оценок используют табличные потери по длине труб и диаметру, но точный расчёт требует гидравлического моделирования сетей.

Стоит помнить, что повышение высоты увеличивает затраты на опору и ярус обслуживания. Часто выгоднее увеличить диаметр резервуара или поставить дополнительные насосы, чем строить очень высокую опору.

Эксплуатация и обслуживание: что нужно делать регулярно

Водонапорная башня — это не просто железный короб. Это система, требующая регулярного внимания. Если относиться к ней как к вечной вещи, последствия могут быть серьёзными: от потерь воды до проблем с качеством питьевой воды.

Наличие плана аварийного обслуживания и скважинной подмены критично для быстрого реагирования при поломке насосов или разрыве труб.

Чек-лист на год для обслуживающей бригады

Безопасность, нормативы и качество воды

Водонапорные башни находятся под контролем санитарных и строительных норм. Ключевые требования касаются материала бака, покрытия, вентиляции и доступа. Внутренняя поверхность должна быть безопасна для питьевой воды, без выделения вредных веществ.

Вентиляционные и переливные устройства проектируют так, чтобы избежать загрязнения при сильном ветре или затоплении. Герметичность и защита входных люков — обязательное условие для предотвращения попадания посторонних предметов и животных.

Также существуют нормы для обеспечения пожарного резерва. В зависимости от градостроительных требований, резерв может быть увеличен для промышленных зон или исторических центров с повышенным риском.

Экономика: сколько стоят и насколько окупаются

Стоимость строительства сильно варьируется: небольшая столбовая башня обойдётся относительно недорого, а монументальная бетонная конструкция с большим объёмом может стать крупной инвестицией. Основные статьи расходов — фундамент, опора, бак, насосная станция и автоматика.

Окупаемость нельзя оценивать только в деньгах. Башня снижает износ насосов, позволяет оптимизировать энергопотребление и обеспечивает надёжность водоснабжения. Для многих населённых пунктов это значит меньше аварий и экономию на внеплановых ремонтах.

В долгосрочной перспективе капитальные затраты компенсируются уменьшением пиковых энергозатрат и повышением устойчивости сети к авариям. В проектах с учётом роста потребления выгодно закладывать некоторый запас объёма и перспективную высоту.

Современные тренды и альтернативы

Технологии не стоят на месте. Современные тренды включают интеграцию автоматизированных систем управления, дистанционный мониторинг уровней и качества воды, а также использование устройств для уменьшения потерь. На практике это снижает ручной труд и ускоряет реагирование на аварии.

Альтернативы традиционным башням — это системы с накопительными ёмкостями на земле и мощными насосами с частотным регулированием, позволяющими поддерживать давление без высотных сооружений. Такой подход экономит деньги на опоре, но увеличивает зависимость от электричества и снижает автономность при отключении питания.

Ещё одна интересная область — использование водонапорных систем для гибридного энергосбережения. Насосы работают в период избыточной генерации возобновляемых источников и наполняют баки, а при дефиците энергия сохраняется как потенциальная в виде поднятой воды. Это маленький, но реальный пример управления энергией в микроуровне.

Культурный и архитектурный аспект

Некоторые водонапорные башни стали символами городов. Их облицовка, форма и высота придают пейзажу характер и историю. В реставрации таких объектов важно сохранить архитектурную ценность, одновременно обеспечив современные технические требования.

Преобразование башен в общественные пространства — популярная европейская практика. Старые баки превращают в кафе, галереи или смотровые площадки. Так инженерное наследие получает вторую жизнь, а город — новую точку притяжения.

Практические советы для владельцев и коммунальщиков

Владелец или оператор водонапорной башни должен сосредоточиться на трёх вещах: профилактика, мониторинг и документирование. Регулярные мелкие работы предотвращают крупные аварии. Удалённый мониторинг помогает обнаружить утечку или неисправность на ранней стадии.

• Ведите журнал технического обслуживания и регистрируйте все измерения.
• Инвестируйте в простые автоматические системы контроля уровня и качества воды.
• Планируйте ревизию покрытия бака каждые 3–5 лет в зависимости от состояния.
• Обеспечьте корректную антикоррозионную защиту и дренаж вокруг опоры.

Даже небольшая башня приносит ощутимую пользу, если за ней правильно ухаживать. Экономия на обслуживании часто оборачивается большими расходами при аварийных ситуациях.

Выводы: почему водонапорные башни всё ещё актуальны

Водонапорная башня — это не архаизм, а проверенное временем инженерное решение. Она обеспечивает стабильное давление, резерв на аварийные случаи и балансирует нагрузки в сети. Современные технологии сделали их ещё надёжнее и удобнее в эксплуатации, сохранив при этом простоту и понятность принципа работы.

При грамотном проектировании и регулярной профилактике башня служит десятки лет, а иногда служит и столетия, становясь частью городской истории. Если в вашем районе планируют строительство или реставрацию башни, стоит подходить к этому делу вдумчиво: это инвестиция в надёжность и качество жизни.
